TUKAR PENGALAMAN

1. LCD Samsung LA32S81B Susah start


Problem :
LCD Samsung LA32S81B jika kita coba hidupkan terkadang langsung mau terkadang juga tidak mau, lampu indikator tampak berfungsi dengan normal/ susah start lebih singkatnya.

Model LCD Samsung:


Apakah yang menyebabkannya ? segera kita selidiki.
Power supply menjadi sasaran utama untuk diadakan pemeriksaan, setelah kita lepaskan casing dengan jelas kita lihat ada beberapa capasitor mengalami perubahan bentuk/ kembung. Segera kita lepaskan capasitor dan kita pasangkan capasitor baru, nilainya 1000uf/50 volt. Setelah selesai kita coba hidupkan power supply, hasilnya power supply tetap tidak ada output untuk supply ke inverter, kalau untuk sistem logic control tegangan supply terukur normal yaitu 5 volt. Kita adakan pengukuran di area primer power supply poin hanya bagian ic switching untuk inverter, tegangan b-up 15 volt terukur normal.
penyebab :
Dari hasil pengukuran semuanya terlihat baik, dari transistor fet sampai capasitor filter maka tahap lanjutan kita lakukan pengukuran untuk sistem control tegangan. Tegangan output terbesar yaitu 24 volt sebagai pengunci dan disini digunakan ic TL431 dan hasil pengukuran sebenarnya tidak ada masalah cuma ada lem yang menempel di kaki ic TL431. Lem ini yang menjadi penyebab kerusakan yaitu terdapat hambatan seperti resistor dan karena ini ic TL431 tidak berfungsi dengan baik.

Posisi ic TL431 di mainboard :

perbaikan :
Perbaikannya adalah dengan melepaskan ic TL431 dan membersihkan sisa lem yang ada diarea ic TL431, disini karena lem agak keras saat kita lepaskan ic TL431 kakinya patah 1 ya jadi ganti dengan ic yang baru. Kini saatnya kita hidupkan power supply tanpa beban dan pinout untuk power on-off kita hubungkan dengan tegangan 5 volt, hasilnya power supply sudah terlihat berfungsi dengan baik, kita ukur tegangan untuk supply inveter 24 volt. Kita matikan dan kita pasangkan semua pinout power supply ke logicborad dan inverter dan kita hidupkan lagi, alhamdulillah semuanya telah kembali normal
kesimpulan : penyebabnya yaitu ada lem yg menempel pada kaki ic TL431


2. Pengalaman Service TV LCD Samsung 42 inch Kerusakan Mati
problem : Pada waktu pertama kali datang sebenarnya TV ini tidak benar benar mati namun lebih tepat bila dikatakan kedip.
Pada waktu pertama kali saya nyalakan memang lampu power standby nyala dengan normal tetapi pada saat power ON saya tekan, lampu standby terlihat kedip sedikit dan bila saya perhatikan sepertinya power supply tidak sanggup untuk mensupply main board. Sedangkan untuk berikutnya lampu standby yang kedip tadi pun mati.
perbaikan : Setelah saya bongkar casing TV LCD Samsung ini terdapat 3 board pcb, yaitu power supply board, main board dan satu lagi sepertinya sub power supply board yang juga untuk supply main board, karena kabel keluaran power supply ini masuk ke main board namun ukuran pcb nya lebih kecil.

Sub Power Supply Board

Power Supply Board LCD TV

Main board LCD TV Samsung
Berlanjut ke pencarian kemungkinan blok mana yang rusak, seperti biasa saya selalu mengecek kondisi masing masing board beserta komponen yang memang rentan rusak seperti resistor fuse, elco besar, transistor power ataupun IC. Agak bingung sebenernya karena memang jarang menerima orderan Service TV LCD Samsung seperti ini .
Dan memang dugaan saya tidak meleset, terdapat beberapa kapasitor elco yang terlihat menggembung di modul power supply dan modul power supply kecil. Bila sulit membedakan, saya juga mengambil foto komponen rusak ini


Kerusakan kapasitor di lcd samsung
Ingat juga untuk selalu mengecek keseluruhan elco yang lain, sedikit tips saya dalam mencari kapasitor elco yang rusak, jangan hanya melihat dari bentuk fisik bagian atas elco saja. Bila seperti pada gambar diatas sangat terlihat jelas kerusakan elco ditandai dengan menggembungnya bagian atas.
Tapi itu tidak selalu terjadi, terkadang kerusakan elco juga bisa dideteksi dengan adanya bekas cairan elektrolit yang keluar dari body elco, tentu saja untuk yang cairan bekas ini terdapat di bagian bawah elco .

Ternyata lumayan banyak juga elco yang rusak yaitu di blok main board power supply utama dan di Sub power supply yang kecil, ada sekitar 3 elco 1000uF / 25 V, 2 elco 470 uF / 25 V, dan satu elco 1000 uF / 50 V, Pastikan untuk mengganti dengan elco yang lebih bagus kualitasnya. Karena power supply jenis switching biasanya lebih rewel .
Dan setelah dilakukan penggantian elco yang rusak, alhamdulilah TV bisa nyala dengan normal.
kesimpulan : penyebabnya yaitu ada bbrapa elco yg rusak


3. KERUSAKAN SAMSUNG LCDTV DAN CARA MENGATASINYA
Cara Mengatasi Kerusakan LCD Tv Samsung

Dalam masalah repair LCD kami masih sangat minim pengalaman, disebabkan belum tentu ada repair masuk dalam sekali sebulan. Tetapi disini kami coba berikan beberapa pengalaman dari orang sono (orang luar maksud kami), yang kami kumpulkan dari internet. Semoga bermanfaat.
Service mode:


INFO, MENU, MUTE, POWER ON
Gambar lambat:

Kerusakan LCD panel. Dengan cara menekan-nekan bagian pinggir atas layar kadang gambar dapat bagus.
Sering terjadi pada panel LTA320WT-L05
Warna tidak normal, gerakan lambat:

Coba ganti eeprom atau T-con
LCD panel rusak
Cara memperbaiki gambar lambat
Gambar negative/klise:

Ganti eeprom
Reset eeprom
Gambar cacat setelah panas:

Keruskan LCD panel
Separuh layar agak gelap:

Kerusakan LCD panel
Raster gelap, backlight ok, suara normal:

Cek fuse pada T-con board
T-con board rusak (coba diblower panas dulu)
Setelah ganti elko pada psu. Raster agak gelap, brightness dinaikkan gambar flicker, hanya noise, tdk dapat di tuning:

Masuk service menu
Kemudian Reset-On
Saat pertama dihidupkan ada gangguan garis-2 horisontal, kadang freeze, kadang putih - lama-kelamaan gambar normal:

Problem LCD panel
Problem loose kontak flatwire dg lcd panel (kalau ditekan-tekan dpt normal)
Gangguan seperti gambar lama sepertinya masih membekas:

Ganti T-con
Warna puyeh (tidak normal):

Loose kontak antara T-con dengan LCD panel. Perbaiki konektor
Kerusakan T-con (salah satu jalur ke panel tidak kerja/tidak sambung)
Kerusakan LCD panel (salah satu jalur ke T-con tidak sambung)
Detail gambar tidak halus, tetapi seperti trotol-trotol bulat besar, hampir mirip mosaik:

Masuk serive menu – Reset-on
Coba tambah adjustment Sub brite
Back light hidup-mati:

Solderan umpan balik tranfo tegangan tinggi
Tidak ada gambar, Hanya blue screen dengan gangguan garis-garis horisontal pendek:

Kabel LVDS loose kontak
Stand by:

Ganti elko2 pada psu (penyebab kerusakan)
Ganti eeprom
Mati-hidup sendiri:

Pastikan elko-2 power suply bagus
Masuk service mode
Parameter READY adjust “on”
Kadang mati sendiri:

Coba ganti kadel LVDS
Hidup mati sendiri setelah melody bunyi
Coba lepas kabel LVDS dari T-con, Jika bisa hidup terus ganti T-con
Coba lepas kabel LVDS dari main-board, Jika bisa hidup terus ganti kabel LVDS
Tetap problem, main board rusak
Gangguan garis-2 vertikal tipis:

T-con flatwire sedikit loose kontak
Kode kedip 4x:

Kerusakan elko bagian sekunder psu
4. Lcd Samsung LA32R81B gambar garis2 banyak seperti Batik




problem : Lcd La32R81B gambar bergaris2 banyak atau biasanya kami menyebut kerusakan seperti ini "panel lambat,,begitu karna kerusakan seperti ini dari bagian panel atau layar lcd. Saat antena tidak terpasang layar terlihat normal dengan pictur blueback, karna gambar diam atau tak ada gerakan,,namun setelah menerima sinyal atau antena terpasang akan terlihat bagaimana kerusakannya.



namun lcd yang saya perbaiki ini ternyata menggunakan panel atau layar yang bukan original alias sudah gantian. Dengan menggunakan seri panel tipe Ltf320aa01,tidak masalah toh panel berjenis sama."sama2 tidak full HD".



saatnya oprek layar..."



ternyata panel yg saya perbaiki ini sudah bekas perbaikan, karna terlihat adanya jumperan di bagian V.on...Semakin mudah buat saya, sekarang tinggal mencari teg V.of nya saja. Kurang lebih teg V.of sekitar -7 volt...ketemu tinggal jumper pokok,e"


kesimpulan : solusinya yaitu tinggal men-jumper teg V-of nya saja

5. tv lcd samsung generasi pertama layar gelap/mati, suara kadang ada kadang mati
Berikut penampakannya:



Tv ini mengalami kerusakan layar gelap/mati, suara kadang ada kadang mati.
Setelah di periksa bagian regulator, ditemukan teg 13 volt dan 5 volt ngedrop jadi 8 v dan 3v, sedangkan teg standby 3.15v ada dan stabil.
Solusi:
- ganti semua elco dibagian sekunder regulator dg kualitas yg bagus
- ganti photocoupler PC178, ada 2 biji ganti semua
- lakukan resoldering.







Dengan tindakan tsb, teg reg out kembali normal al: 3.15v , 5.1v , 13v.
Rangkai kembali regulator dg main board dan inverter, dan siap di tes...... Dan jreng lampu indikator kedip2 lalu byarrrr...... Tetep mati. Waduh......, opone maneh iki????
Diurut urut lagi jalur teg di pcb T-Con display, didapati sebuah fuse kecil berbentuk kotak saya tes dg avo tdk nyambung. Pcb T-Con letaknya dibawah panel/layar lcd. Hati hati, jangan sembarangan menyentuh IC di area ini, karena bisa error. Fuse ini menghubungkan teg 5v dari mainboard ke T-con logic. Langsung saja disambung dg seutas kawat tembaga lembut, jg terlalu besar kawatnya yaaa..





Tes lagi, tv dihidupkan, lampu kedip kedip, dan byarrr.........layar langsung nyala....alhamdulillah.
Setelah hidup beberapa lama ternyata masih ada trouble lagi:
- lampu ccfl atau backlightnya tampak berkedip terang- redup-terang-redup, sehingga gbr juga terang-gelap
- kalau di standby, lampu ccfl tidak mau mati, sehingga layar tetap nyala meski pada posisi standby.
- suara kadang mati, walaupun layar hidup normal
Solusi:
- ganti elco besar 100mf/450v dibagian primer regulator, karena tegangan elco ini tidak stabil dan ngedrop jadi 290v waktu ccfl berkedip. Normalnya 380 s/d 390v. Cek juga resistor smd dg nilai 1M yang diseri sebanyak 5 biji di area primer regulator, karena sering berubah nilainya bila regulator bekerja, kalau perlu diganti dg yg baru.
- untuk ccfl yang tidak mau mati, kerusakan pada fet out 13v dg seri D1495 model smd yang ternyata sulit sekali mencarinya di pasaran. Setelah beberapa hari cari persamaan, pilihan jatuh pada fet dg seri IRF9530 yg banyak tersedia di pasaran.
- suara yg kadang mati dikarenakan tegangan 13v turun menjadi sekitar 10v, sehingga kurang kuat untuk menyuplai bag audio power mainboard.



Dengan penggantian elco besar ternyata menjadi stabil 13v lagi.
Dengan tindakan tsb, tv lcd pun dapat nyala normal dan backlight bisa mati pd posisi standby.
Semoga bermanfaat,
wassalamualaikum wr wb








6.TV LCD Samsung gambar cacat,putih polos,berbayang,redup

Kondisi gambar pada sebagian LCD tv seperti ini sebagian besar diakibatkan oleh panel LCD yang sudah
cacat/rusak.Prosedurnya memang harus diganti baru,namun alangkah baiknya kita coba teliti dulu mungkin masih
bisa untuk diperbaiki.Tidak semua kerusakan seperti ini harus dilakukan penggantian panel.

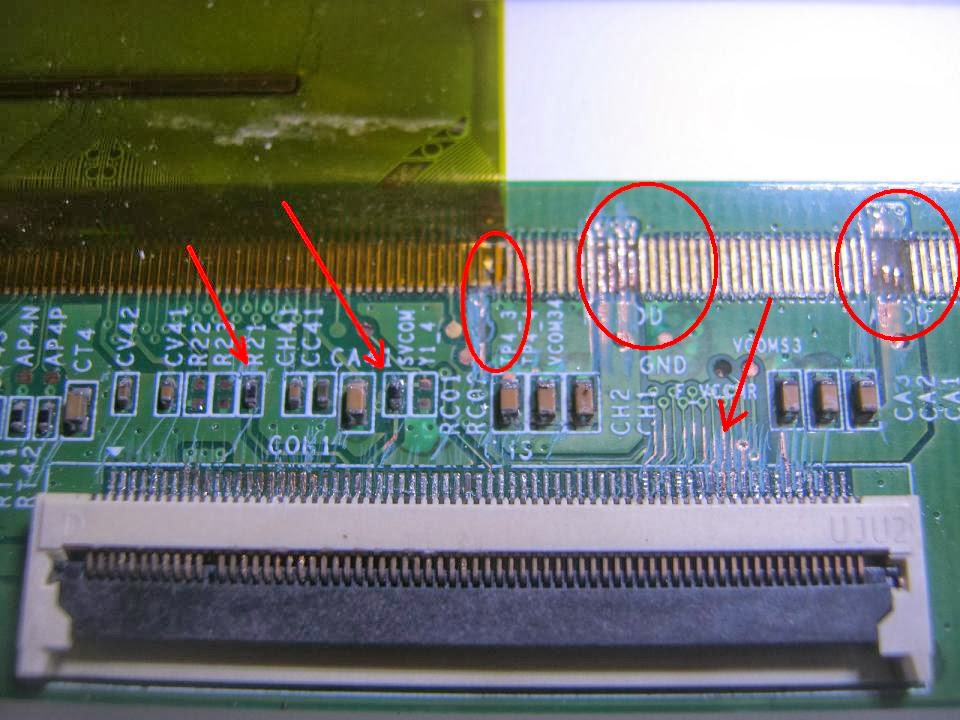

Kondisi seperti ini bisa disebabkan oleh kabel,PCB,atau socket yang terkena korosi/berjamur.
Biasanya sering terjadi apabila unit televisi ditempatkan di tempat yang mempunyai tingkat kelembaban cukup tinggi,
atau misalnya dirumah yang posisinya cukup dekat dengan saluran kali yang besar.

Sebelum vonis untuk penggantian panel atau parts yang lain ada baiknya lakukan pengecekan yang lebih teliti tentang penyebab terjadinya kerusakan.
Untuk mengatasi jalur-jalur yang korosi,bisa dilakukan beberapa langkah berikut.

1. Bongkar semua chasis agar telihat jelas bagian mana saja yang bermasalah.
2.Gunakan tissue yang dibasahi dengan cairan "pembersih jamur kaca" dan tempelkan dibagian yang terkena korosi.dan biarkan selama 30 menit.
Pengalaman, kita tidak menggunakan thinner sebagai bahan pembersih karena kurang maksimal reaksinya terhadap jamur dan korosi.




3.Setelah beberapa saat bersihkan bagian tadi dengan air sabun atau pembersih piring sampai bersih,supaya sisa-sisa bahan kimia pembersih kaca bisa hilang,karena kalau tidak dibilas,dijamin tidak lama korosinya akan bertambah banyak dan parah.

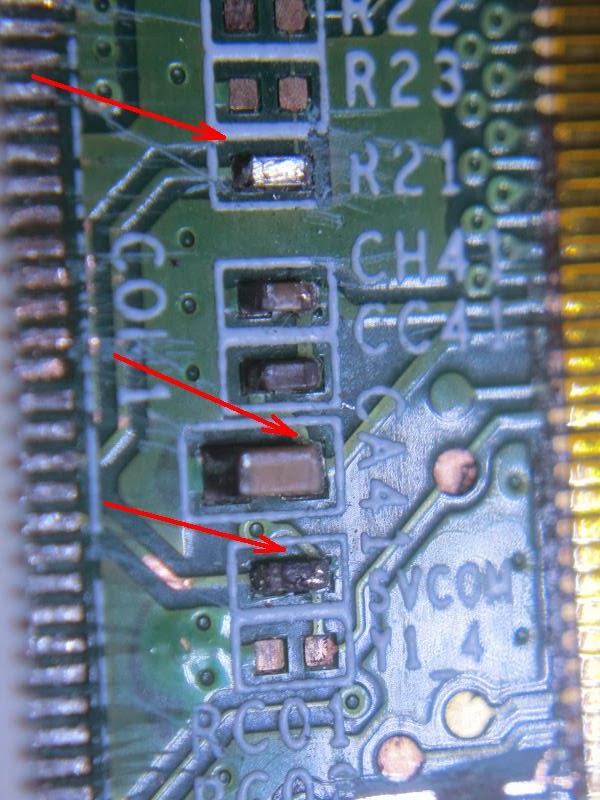

4.Solder ulang bagian yang terkelupas dan sambung kembali semua jalur yang terputus5.Ganti komponen yang sudah tidak bisa di solder walaupun masih menempel,karena dimungkinkan ujung komponen sudah tidak terkoneksi.
6.Bersihkan atau bila perlu ganti socket dan kabel.

Perhatian!!

Tidak semua panel akan berhasil dengan cara ini.
Ada cacat gambar,mungkin garis atau yang lain.
Tingkat keberhasilan juga bisa di sebabkan oleh faktor pengguna,misalnya Tv masih terus dinyalakan untuk waktu yang lama karena merasa masih bisa ditonton walaupun gambarnya cacat,ini mungkin akan mengakibatkan beberapa komponen sudah tidak stabil karena induksi atau short, jadi walaupun bisa diperbaiki sekalipun masih tersisa cacat gambar walaupun mungkin masih bisa diabaikan.

7.Samsung LED LCD raster gelap – suara OK




KASUS :
Samsung LED LCD UA32F5000
Problem raster gelap – suara normal
Cek lampu backlight tidak nyala


LANGKAH AWAL :
Artinya model ini tidak diperlengkapi dengan fasilitas protek inverter. Misalnya Panasonic – jika lampu backlight tidak nyala, maka pesawat akan mati protek.
Pertama yang kami lalukan adalah melepas modul IP (Inverter-Power suply) – untuk dipelajari sirkit inverter maupun bagian power suply – sehingga nanti akan lebih mudah menentukan titik-titik test-point mana saja yang akan kami cek tegangannya.
Power suply model ini ternyata tidak lagi menggunakan sirkit PFC – ini artinya daya yang dibutuhkan dibawah 75 watt.


PEMERIKSAAN :
Modl IP kami asembling lagi dan nyalakan pesawat.
Tegangan Vcc masuk ke sirkit Inverter ternyata ada – terukur 150v.
Tegangan output inverter ke lampu backlight LED juga ada – terukur 200v – ini artinya inverter tidak diperlengkapi dengan sistim protek seperti halnya inverter CCFL, sehingga tidak mati protek walaupun backlight tidak nyala.
Setelah memeriksa sambungan-sambungan kabel ke LED back light yang jumlahnya cukup banyak – sambil corat-coret bikin semacam bagan (skema) – maka kami jakin bahwa rentengan LED backlight semuanya disambung serial jadi satu .
Dari hasil pemeriksaan ini kami jakin - tentu salah satu lampu led ada yng mati – sehingga keseluruhannya jadi ikut mati.


BONGKAR PANEL :
Untuk memeriksa lampu led maka mesti bongkar panel dari arah depan.
Casing untuk panel model ini sudah tidak menggunakan screw lagi – semuanya hanya main kunci (lock)
Setelah terbuka - nampak didalamnya terdapat 5 buah rentengan led, yang masing-masing terdiri dari 9 buah lampu led dengan lensa yang besarnya kurang lebih seperti kancing jaket
Setiap renteng kemudian kami cek menggunakan “Diode Zener tester” yang kami set pada tegangan 50v. Penggunaan alat ini karena kami rasa paling aman – karena maskimum hanya mampu memberikan arus 5mA.
Setiap renteng kemudian kami cek satu demi satu.
Kami temukan salah satu renteng yang tidak mau nyala – ini artinya pada renteng ini ada salah satu lampu led yang putus.
Renteng yang putus ini kemudian kami cek satu demi menggunakan ohm meter untuk mencari led yang putus (disini led yang normal akan bisa nyala jika di test pakai ohm 1x).


SOLUSI :
Untuk mengganti led yang putus tentu harus diganti satu renteng – Cuma kami belum tahu apakah spare part semacam ini bisa diperoleh atau bisa beli ke SC.
Achirnya kami coba ganti saja led yang putus menggunakan lampu led yang dipakai “batery kepala” yang mempunyai daya 3w.
Selesai dipasang – pesawat kami coba hidupkan………..Lho gambarnya kalau pas berwarna putih atau abu2 - maka pas lokasi dimana lampu led kami ganti – ada gangguan “nyala spot” yang lebih terang dibanding sekelilingnyas seperti ada matahari yang tertutup kabut………... Wah…..berabe ini….mesti bongkar lagi.
Kami coba-coba berbagai macam cara……..Achirnya walaupun tidak 100% sempurna – led diode yang kami ganti, kami tutupi dengan 2 lapis kertas putih (….mungkin lain kali akan kami coba dengan led dengan watt yang lebih kecil)
Hasil pengukuran setelah backlight nyala ternyata berbeda. Vcc yang masuk ke Inverter drops menjadi 100v dan Vcc yang masuk ke backlight drops menjadi 150v.


8.Samsung LA26A450C1, lama2 gambar cacat



KASUS :
Samsung LA26A450C1
Problem setelah hidup sekitar 2 menit gambar maupun OSD berubah menjadi kacau. Robek-robek sebagian ditarik kekiri dan sebagian ditarik ke kanan disertai beberapa garis hitam horisontal. Demikian pula suara menjadi hilang - diganti bunyi “ngeter” saja

SOLUSI :
Cek tegangan pada 2 buah elko yang lokasinya dekat tuner.
Ternyata kalau diamati dengan seksama - sedikit demi sedikit turun, sehingga saat tegangan berkurang sekitar 0.25v, terjadi problem seperti dijelaskan diatas.
Ganti kedua elko, problem langsung menghilang.




9.Samsung lcd lama – suara lama2 hilang, backlight mati


KASUS :

Samsung LCD LA32B450
Problem setiap kali dinyalakan sekitar 15 sampai 20 menit suara hilang….trus beberapa lama kemudian disusul backlight mati sehingga layar blank.
Power on-off tetap berfungsi

PEMERIKSAAN AWAL :

Mother-board terdapat 6 buah regulator jenis LDO 117 dengan output antara lain 5v, 3.3v, 1.8v.
Pengukuran tegangan output pada saat masih normal dan pengukuran tegangan saat bermasalah tidak diketemukan perbedaan.
Coba goyang DDRAM dengan blower – tetap tidak menyelesaikan masalah
Vonis mother board yang bermasalah.
Setengah menyerah – achirnya tawarkan ke konsumen “apakah setuju bila diganti dengan mother board China” – rencananya hal ini sekalian untuk pembelajaran bagi kami, karena selama ini belum pernah melakukan sama sekali.
SOLUSI AkHIR :

Rencana mau pasang mother-board china.
Setelah Mother board Lcd China dari mas Rep Ndi datang.
Lakukan pengamatan, pembelajaran dan rencana langkah-langkah apa saja yang akan dilakukan .
Tapi kenapa – kok terbesit firasat untuk memeriksa tegangan output dari power suply terlebih dahulu.
Disini power supply mempunyai tegangan output 5.3v un-switched untuk st-by, dan tegangan yang di-switch on-off 5.3v dan 13v.
Ternyata diketemukan tegangan 13v sedikit-demi sedikit lama-lama drops. Sehingga ketika tegangan turun menjadi 12v suara hilang….dan selanjutnya ketika tegangan turun menjadi 11.5v backlight mati.
Coba jumper langsung ic switch – dan masalah langsung ngacir………
